適用于煤礦井下和其它周圍介質中含有爆炸性氣體（甲烷混合物）的環境中，在交流50Hz，電壓660V、1140V，多回路電流至2000A及以下的中性點不接地的三相電網中，作獨立使用可作為配電總開關或分支開關之用；組合使用可作為4～8回路組合饋電開關。
一、用途
適用于煤礦井下和其它周圍介質中含有爆炸性氣體（甲烷混合物）的環境中，在交流50Hz，電壓660V、1140V，多回路電流至2000A及以下的中性點不接地的三相電網中，作獨立使用可作為配電總開關或分支開關之用；組合使用可作為4～8回路組合饋電開關。
二、防爆型式與標志：
礦用隔爆兼本質安全型 防爆標志: Exd[ib]I Mb
三、主要技術參數
1額定工作電壓：1140V、660 V
2額定工作電流：2000A、1600A、1260A、800A、630A、400A、。
3額定工作制：長期工作制
4最大分?jǐn)嗄芰Γ?5kA（1140V）、20kA（660V）；
5操作方式：電動合閘、電動分閘
6饋電開關保護功能的特性參數
7電容放電剩余能量：電容值：3000μF；充電電壓：300V ；停電2min 后剩余電壓：≤0.1V；剩余能量：小于0.4mJ。
8本安電路輸出參數： 485通訊：Uo：10V，Io：5mA，Co：1uF，Lo：1mH；
四、型號與規格（見表1）
|
序號
|
型號
|
額定工作
電壓V
|
額定工作
電流A
|
電源額定
頻率 Hz
|
工作制
|
產品類型
|
|
1
|
KJZ-400/1140(660)YM-1
|
1140(660)
|
400
|
50
|
長期工
作制
|
配電用
饋電開關
|
|
2
|
KJZ-800/1140(660)YM-1
|
800
|
|
3
|
KJZ-630/1140(660)YM-1
|
630
|
|
4
|
KJZ-800/1140(660)YM-2
|
800
|
|
5
|
KJZ-1260/1140(660)YM-2
|
1260
|
|
6
|
KJZ-1600/1140(660)YM-2
|
1600
|
|
7
|
KJZ-2000/1140(660)YM-4
|
2000
|
|
8
|
KJZ-2000/1140(660)YM-5
|
|
9
|
KJZ-2000/1140(660)YM-6
|
|
10
|
KJZ-2000/1140(660)YM-7
|
|
11
|
KJZ-2000/1140(660)YM-8
|
備注:
一、KJZ-800/1140(660)YM-2最大額定總電流800A，單路最高額定電流400A。
二、KJZ-1260/1140(660)YM-2最大額定總電流1260A,單路最高額定電流630A。
三、KJZ-1600/1140(660)YM-2最大額定總電流1600A,單路最高額定電流800A。
四、KJZ-2000/1140(660)YM-4最大額定總電流2000A，單路最高額定電流630A。
五、KJZ-2000/1140(660)YM-5; KJZ-2000/1140(660)YM-6;
KJZ-2000/1140(660)YM-7； KJZ-2000/1140(660)YM-8； 其每種組合方式：最大額定總電流2000A，單路最高額定電流400A。
|
五、保護功能
1漏電閉鎖功能：在饋電開關合閘前，能對供電線路對地絕緣情況進行檢測。當絕緣電阻低于22kΩ（針對660V）或40kΩ（針對1140V）時，能實現漏電閉鎖功能，使饋電開關不能合閘。當主電路絕緣阻值大于閉鎖值時，自動解除漏電閉鎖狀態。
2選擇性漏電保護功能：保護器打在分開關的位置時，如果本支路發生漏電現象，則本支路開關會跳閘，而其他支路開關和總開關均不會跳閘。選擇性漏電保護動作值：（針對660V）5～13 kΩ和5～20kΩ（針對1140V），允許有+20%的誤差。
3欠壓保護：欠壓保護可由軟件整定為70～35%額定電壓值，動作時間為1ｓ～5s可調。
4額定電流工作值Ie：保護器有極寬的額定工作電流值，由按鍵操作通過軟件整定。
5短路保護：短路保護可通過軟件整定為：（3～10）Ie。動作時間為瞬動。
6過載保護：過載動作時間采用反時限實時計算，具有熱記憶特性，滿足表2規定：
表2
|
過載倍數
|
動作時間
|
脫扣器狀態
|
|
1.05
|
2h不動作
|
冷態
|
|
1.20
|
0.2～1h動作
|
熱態
|
|
1.50
|
90～180s
|
熱態
|
|
2.0
|
15～90s
|
熱態
|
|
4.0
|
14～45s
|
熱態
|
|
6.0
|
8～14s
|
熱態
|
過載保護后，饋電開關1分鐘后自動恢復，可重新啟動。
7參數校正功能：可以實時對顯示的系統電壓、電流值進行校正。
8故障記憶功能：保護器具有故障記憶功能。包括故障類型及動作值、動作時間。通過按鈕操作，可在顯示屏顯示故障值。
9顯示功能：本保護器顯示包括一個有背光功能的5吋漢字型真彩屏，在正常工作時顯示屏將同時顯示三相工作電流值及系統的電壓值，在整定時通過按鍵顯示各種菜單、各種整定參數值、故障參數值以及試驗參數數值。
10試驗功能：本保護器隨時可對各種保護功能進行試驗，試驗分跳閘試驗與不跳閘試驗兩種。
11急停脫扣裝置: 脫扣裝置設在前門正上方，裝置采用獨立電容儲能脫扣機構，可實現24小時內可靠實現急停脫扣。
六、主要特點
1設計理念
本公司生產的礦用隔爆兼本質安全型模塊式永磁真空組合饋電開關（以下簡稱：組合開關）。傳統的饋電開關煤礦要求是開門斷電，可是一般都是斷開控制回路的電，而斷路器電源側始終帶電，給煤礦與人員安全造成隱患。組合饋電開關一般設計是將斷路器，電子控制器，電源變壓器，中間繼電器，電流互感器，零序互感器等諸多產品放在一個抽屜里，然后在外面用對開門的形式，一般八回路組合饋電一個門里控制四個回路。按常規一個回路控制一個工作面。要是其中一路出現故障需要維修開門，四個回路控制全部斷電，造成礦道大面積停電。為了提高礦用饋電開關的安全生產與持續供電。我們單位科研人員經過三年多不懈努力，發明了礦用模塊式永磁斷路器，模塊式永磁饋電開關（CPS斷路器），并分別獲取國家發明專利，填補了國內空白。解決了開門斷路器電源側帶電與維修饋電開關需停上級電的難題。其次一種模塊式饋電開關電源模塊盒的發明，解決了礦井電壓660V與1140V需要人工倒線的歷史，我們的電壓自動識別技術創造了國內領先水平。為礦井配電安全智能化的發展奠定了基礎。組合饋電開關的若干種專利產品，彌補了GB3836和煤炭MT871標準的部分條款，成為引導煤礦饋電開關潮流的航標。該產品已取得多項發明專利及軟件著作權，已形成獨立知識產權與品牌，目標瞄準國際市場的需求，及全國若干個礦務局，保守估計每個礦務局年用量饋電組合開關500回路。計劃繼續開發3300V模塊式磁力組合開關，模塊式負荷（動力）中心等產品。模塊式組合饋電開關采用法蘭盤對接的外形結構設計，大大的減小設備在井下的占地空間，節省連接電纜的同時大量減少了失爆點，設備的整體安全性能得到全面提升，高度集成的智能化控制，為實現礦井無人值守自動化安全生產提供有力的支持。
2、結構設計
根據煤礦井下綜采機械化程度的提高和采區的延伸而需求的功率大、運輸距離長和安裝空間受限的特點。
2.1、組合開關外形采用積木式拼裝理念，即：化“整”為“單”；集“單” 為“整”。

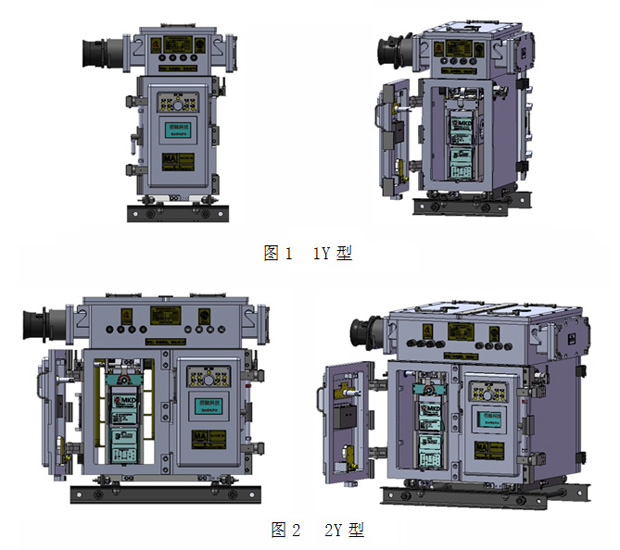

設計整機外型為:單回路1Y和雙回路2Y兩個基本型號，每個型號的接線腔部位設有對接法蘭，即：可以獨立使用或組合使用。見圖1，圖2

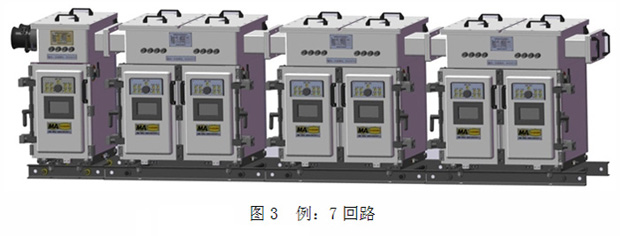

特點：用戶根據需求，可以自主選擇獨立使用和組合使用，組合使用時可自主選擇回路數（2～8回路）。例：見圖3
運輸安裝方便，設置回路機動，克服了傳統（相同回路）組合開關體積龐大，運輸安裝困難，回路固定不能根據現場需求變化調整而造成需求不足或閑置浪費。
2.2、組合開關前門外部設有（斷路器）的退出機構，組合開關前門內部設有安全鎖，即在組合開關在關門的狀態下，使斷路器脫離主電路直至安全距離后才能觸動安全鎖，解除前門閉鎖。實現真正的開門斷電。更換維護斷路器方便快捷安全。

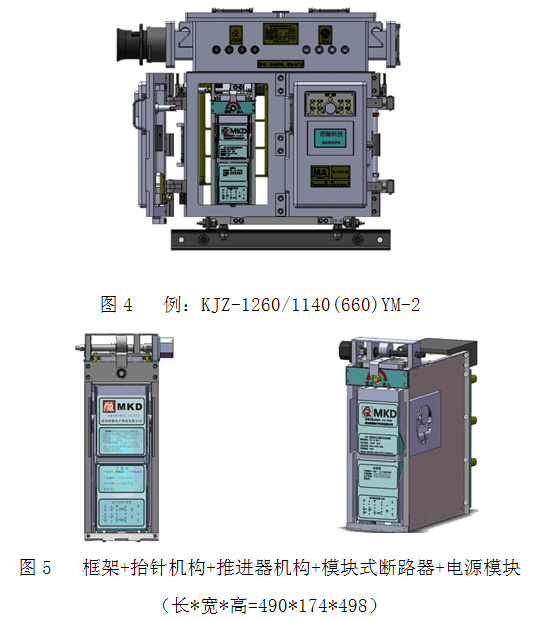

2.3、組合開關內裝模塊式永磁真空CPS斷路器.見圖4
特點：
模塊式永磁饋電開關（CPS斷路器），采用（航空）針對接機構，如果模塊式饋電開關需要維修，利用推進器拉出來更換一個新的就可以投入使用。
3、斷路器設計
采用三個永磁裝置分別帶動三個真空管的合閘與分閘，且三個永磁裝置與三個真空管都置于殼體內，使的該斷路器模塊化，具有體積小功率大的特點。
3.1、斷路器模塊化設計。采用三個永磁鐵帶動三個真空管的合閘與分閘，用電子控制三個永磁裝置，采用光電檢測三個真空管的合閘與分閘狀態，能實現真空管大電流零點分?jǐn)?。解決了傳統斷路器在主電路相間短路時，大電流分?jǐn)喈a(chǎn)生電弧使真空管的動靜觸頭熔焊的現象。達到體積小，結構簡單，維護方便，故障點易排查的優勢。
傳統的斷路器一般是采用一個永磁鐵帶動三個真空管的合閘與分閘。用共軸的機械連動方法，如一相真空管粘連三相真空管都不能斷開，必須斷開上級電才能維修，極易造成大面積停電。
3.2、傳統饋電開關需要維修，按照礦用安全規章，必須整機拉到地面上維修，原因是里面控制器與斷路器之間，有很多的連接點，相互之間有一個環節出現問題，整臺饋電開關就無法正常工作。判斷故障往往需要開門違章通電試驗。
3.3、傳統饋電開關斷路器與其它元器件之間配合點較多，如果用在3300V的電路中，耐壓要求25KV，很難達到。模塊式永磁饋電開關（CPS斷路器）采用永磁裝置，耐壓可達到25KV，解決了傳統的斷路器與電子控制器配合達不到耐壓25KV的缺陷。
3.4模塊斷路器框架裝有推進器，可在殼體關門（或開門）狀態下，推進或退出模塊斷路器，安裝、維護極為安全方便。
4、保護器設計
斷路器中的保護器采用了-CPS低壓饋電保護裝置先進的微處理器技術，高精度的數據處理及先進的保護算法，具有保護精度高、反應速度快等優點。保護器設計，具備傳統保護器漏電閉鎖，漏電，選擇性漏電，長短延時，短路，過欠壓，三相不平衡，斷相保護，通訊等全部功能的基礎上，新增以下功能。
特點：
4.1、增加了1140V和660V自動識別功能,無需人工切換；
4.2、斷路器合閘后實時顯示負載側三相電壓參數。
4.3、保護器采用光電技術，檢測每相真空管合閘、分閘，實時反映斷路器工作狀態
4.4、在軟件里就可以調換直流附加法正負極接地方向。
4.5、獨立的供電電源設計，極大的提高饋電開關穩定運行時間。
4.6、真空管腔室運行的溫度測量及顯示。
4.7、模塊CPS斷路器退出三相主電路安全距離，解決了饋電開關開門斷路器電源側始終帶電的歷史性難題。
4.8、模塊式永磁斷路器及CPS斷路器、模塊式CPS接觸器均獲取國家發明專利數項，實用新型專利10多項，軟件著作權等數項。
5、操作性能
5.1、采用5吋彩屏顯示，實時全面顯示本饋電開關的工作和故障狀態；
5.2面板按鈕站采用歐姆龍按鈕，體積小安全可靠；
5.3、急停采用獨立雙套電容儲能結構，實現一用一備功能，確保分閘無礙，安全可靠；
5.4、較高型饋電組合開關還增加了真空管腔室溫度檢測，電度計量顯示，相敏功能，相位角的檢測，觸頭粘連指示并閉鎖，三相零點分?jǐn)嗉夹g(shù)等。
5.5、每回路單獨的電源控制設計，有效的防止由于共用一個主電源變壓器，發生故障時，全部無法運行的狀況。
