一、用途
CPS模塊式電磁真空接觸器適用于適用于交流50Hz，電壓3300 V電流至630A及以下的三相電網中，作為（可逆）起動器的接觸器之用。
亦適安裝在隔爆外殼中，在煤礦井下和其它周圍介質中含有爆炸性氣體（甲烷混合物）的環境中交流50Hz，電壓3300V電流至630A及以下的三相電網中，作為（可逆）起動器或組合起動器之用。
二、防爆型式與標志：
本質安全型 防爆標志: ExibI
三、主要技術參數
1額定工作電壓：3300V
2額定絕緣水平：額定工頻耐受電壓2.5KV；
3額定工作電流：630A；電源額定頻率: 50Hz；;
4起動器驅動器內真空接觸器在額定電壓下額定關合與額定開斷能力見表1。
表1
| 關 合 | 開 斷 | ||||
| 最小額定開斷電流 | 最大額定開斷電流 | ||||
| Im/Ie | cosф±0.05 | Ic/Ie | cosф±0.05 | Ic/Ie | cosф±0.05 |
| 10 | 0.35 | 0.2 | 0.15 | 8 | 0.35 |
| Ie---額定工作電流； Im---關合電流； Ic ---開斷電流 | |||||
5合分閘裝置及輔助回路額定電壓：饋電開關合分閘DC280V；控制回路DC12V、DC5V；
6額定工作制：長期工作制；
7使用類別：AC4；
8機械壽命：30萬次；
9電壽命：10萬次；
10 電容放電剩余能量：電容值：3000μF；充電電壓：300V ；停電2min 后剩余電壓：≤0.1V；剩余能量：小于0.4mJ。
11本安電路輸出參數：
485通訊：Uo:10V Io:5mA Co:1uF Lo:1mH
遠控： Uo:13VAC/2VDC Io:20mA/10mA
按鈕容量： DC12/0.5A

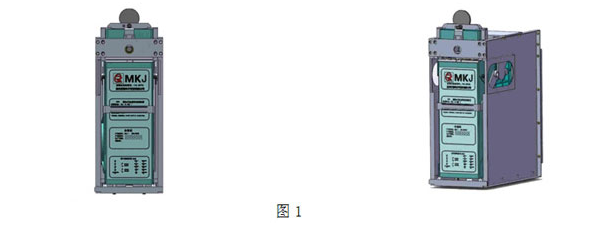

四、型號與外形尺寸 參見圖1
1型號：MKJ-630/3300, MKJ-630/3300N
2整機外形尺寸:長×寬×高=440×186×460
3斷路器外形尺寸:長×寬×高=344×135×344
4保護器外形尺寸:長×寬×高=110×135×344
五、保護功能
1過壓、欠壓保護:當電網電壓高于額定電壓的110%時，電網電壓低于額定電壓的75%時, 如持續時間較長則電壓保護動作，動作時間0～20S可調。
2過載保護:起動器過載保護和過電流保護試驗見表2。
表2
| 過 載 倍 數 | 動作時間 | 起始狀態 |
| 1.05 | 2h內不動作 | 冷態 |
| 1.20 | 5min＜t＜20 min | 熱態 |
| 1.50 | 1min＜t＜3min | 熱態 |
| 6.00 | 8s≤t≤16s | 熱態 |
3短路保護:短路電流的整定值以被控制電機額定電流的（8～10）倍來整定，動作時間0.2～0.4s。
4斷相/不平衡保護:起動器斷相及相不平衡保護試驗見表3。
表3
| 回路電流整定電流 | 動作時間 | 起始狀態 | |
| 任意兩相 | 第三相 | ||
| 1.0 | 0.9 | 不動作 | 冷態 |
| 1.05(Ie＞100A) | 0 | ＜3 min | 熱態 |
| 1.15(Ie＜100A) | 0 | ＜20 min | 熱態 |
5主回路漏電閉鎖:起動器主回路漏電閉鎖規定單相對地絕緣電阻下降到100 kΩ時閉鎖，動作誤差不大于+20%，解鎖值不小于閉鎖動作值的1.5倍。
6故障記憶功能：保護器具有故障記憶功能。包括故障類型及動作值、動作時間。通過按鈕操作，可在顯示屏顯示故障值。
7顯示功能：本保護器顯示包括一個有背光功能的彩色5吋液晶顯示屏。在正常工作時顯示屏將同時顯示三相工作電流值及系統的電壓值、漏電電阻值，在整定時通過按鍵顯示各種菜單、各種整定參數值、故障參數值以及試驗參數數值。
六、主要特點
1保護器采用CPS(Cyber Physical
Systems)理念設計，是集成計算、通訊與控制一體化的智能系統，先進的微處理器技術，高精度的數據處理及先進的保護算法，具有保護精度高、反應速度快等優點。過載、短路、三相不平衡（包括斷相）及欠壓等多種保護功能。
21140V和660V自動識別功能,無需人工切換；
3接觸器合閘后實時顯示負載側三相電壓；
4保護器采用光電技術，檢測每相真空管合閘、分閘，實時反映接觸器工作狀態；
5接觸器模塊化設計。采用三個電磁線圈帶動三個真空管的合閘與分閘，用電子控制三個電磁裝置，采用光電檢測三個真空管的合閘與分閘狀態，能實現真空管大電流零點分斷 。解決了傳統接觸器在主電路相間短路時，大電流分斷產生電弧使真空管的動靜觸頭熔焊的現象。
6接觸器與外電氣聯系無任何連線，通過（航空）鍍金動觸頭針通、靜觸頭單元，控制其分和狀態，根除傳統接觸器連線插接頭故障。
7模塊接觸器內部裝裝換向器，可電動換相（無須用隔離開關換相）方便快捷。
8模塊接觸器架裝有推進器，可在殼體關門（或開門）狀態下，推進或退出模塊接觸器，安裝、維護極為安全方便。
9模塊接觸器具有體積小，結構簡單，安裝維護方便，故障點易排查的優勢。
